三回程沙子烘干機,即高效組合式三筒烘干機。三回程沙子烘干機。鄭州市同輝機械高效組合式三筒烘干機具有結構緊湊，占地面積少，是相同與產量單筒烘干占地面積的地1/2，工作可靠，能耗低，熱效率高，物料烘干效果好，容易實現自動化控制，操作人員少的特點。

一、三回程沙子烘干機的主要用途

       高效組合式三筒烘干機主要用于烘干一定濕度范圍內多種物料，如干粉砂漿行業所用的黃砂、鑄造行業用的各種規格型砂。建材水泥行業用的高爐礦渣。小粒度粘土，化工行業用于不起化學變化、不怕高溫及煙塵弄臟的小顆粒物料。根據不同行業對烘干后物料終水份要求，烘干后的物料含水量可以達到1—0.5%以下。

進入烘干機內的物料以不粘筒壁及揚料板為宜。進入烘干機內熱交換的氣體溫度不宜高于750攝氏度，如有特殊要求高溫烘干，烘干機的入口處內筒及楊料板可用耐熱鋼板制造。

二、三回程沙子烘干機安裝與調試

      1、烘干機的安裝要嚴格按上裝配圖和基礎圖的要求規范施工，在烘干機安裝前，對其零部件及其輔佐件應一律清查，清擦，清理干凈完備齊全。

      2、由于烘干機是長體大型設備，所以安裝時應按以下順序和方法進行：

   （一）劃基礎線：在基礎標板上正確的劃出十字線，標高線，中心標板埋設要達到使用方便，準確。還要考慮機座安裝后不被遮蓋。

   （二）安裝底座與拖輪：鏟平墊鐵位置，劃出底座及拖輪的中心線，按照圖紙要求，找準底座與拖輪的安裝位置，調平放正，先把基礎孔灌漿，混凝土達到一定強度時，擰緊地腳螺栓，復查合格后，即可安裝筒體。

   （三）安裝筒體及滾圈：將滾圈裝在筒體上，并將固定時所需要的凹狀接頭要一正一反交錯配置，再調整墊鐵的厚度，使?jié)L圈與凹狀接頭的接觸保持應留的間隙，切勿一致，然后點焊凹狀接頭螺栓頭部與筒體內。

   （四）安裝大齒輪：安裝前檢查對接面接口，不能有碰撞痕跡，把大齒輪與筒體接觸表面清擦干凈，然后將兩半齒輪小心對好并擰緊接口螺栓，便將大齒輪裝在筒體上。轉動筒體，并檢查大齒輪的徑向跳動和側向擺動，直至校調合格。

   （五）安裝小齒輪、減速機、電機：根據裝好的大齒輪，調整好大、小齒輪的嚙合參數，達到設備規定要求，固定好小齒輪，減速機電機的位置。

   （六）安裝齒輪罩：與齒輪的邊緣距離勻稱。

     3、上述工作全部做好后，再進行二次灌漿，對灌漿的要求應按土建設計的有關規定進行。與灌漿有關的安裝復查和調試工作同步進行，確保烘干機的安裝質量。

三、三回程沙子烘干機操作與保養

      1、烘干機的干燥效率高低，很大程度上取決于燃燒室的好壞，所以在烘干機操作過程中，必須對燃燒室、鼓風機和除塵吸塵設備加以特別的注意。

2、在開動烘干機前一個小時點燃爐子，檢查所有的附屬設備，包括烘干機的各個傳動部分，支拖部分等，都應當緊固、正常、滑滑、可靠方可開車。

（一）點燃爐子前應檢查火爐、爐篦子、給料裝置、燃燒室、爐坑內的爐渣、爐門、空氣導管、調節閥和鼓風機、除塵器等。

（二）開啟烘干機前應檢查燃料、工具、傳動支托裝置潤滑全部軸承及摩擦面。

（三）開動烘干機的步驟是先啟動烘干機電機，后開動運輸濕料設備，再啟動干料運送設備，形成連續均勻的作業程序。

3、在烘干機運轉過程中要經常檢查各部分軸承的溫度，溫度不得超過50℃，齒輪聲響應平穩，傳動、支托和筒體回轉應無明顯的沖擊、振動和傳動，還應該經常做好設備的檢查、維護和保養工作，其內容應包括：

（一）全部螺栓緊固件不應有松動現象。

（二）要經常注意滾圈和擋輪，拖輪的接觸情況。

（三）擋風圈，齒輪罩不應有翅裂和摩擦撞損情況。

（四）各部位應按下表進行正常潤滑。

潤滑點： 潤滑材料 潤滑時間及周期電機鈉鈣脂 6個月；減速機軸承 鈣基脂 6個月；減速機齒輪 10﹟油 換/3個月；傳動軸承 鈣基脂2次/班；支托軸承 鈉鈣油脂 6個月；擋輪軸承 鈉鈣油脂 6個月。

四、三回程沙子烘干機故障與排除

1、烘干后的物料水分含量大于規定數值，其消除方法是控制烘干機的生產能力，加大或減少熱量的供給；

2、滾圈對筒體運轉有擺動，其原因是滾圈的凹形接頭側面沒有夾緊，消除方法是用墊板使?jié)L圈和凹形接頭保持均勻且夾緊適當，防止過緊而容易發生事故；

3、大齒輪與小齒輪的嚙合間隙被破壞，其原因是a.拖輪磨損b.擋輪磨損c.小齒輪磨損其消除方法是根據磨損情況進行車削或更換，也可以反面安裝或成對更新；

4、通體振動，其原因是a.拖輪裝置與底座連接被破壞，消除方法是校正緊固連接部位，使其處于正確位置；

5、滾圈側面磨損，消除方法是根據磨損徹程度，對滾圈進行車削或更換。

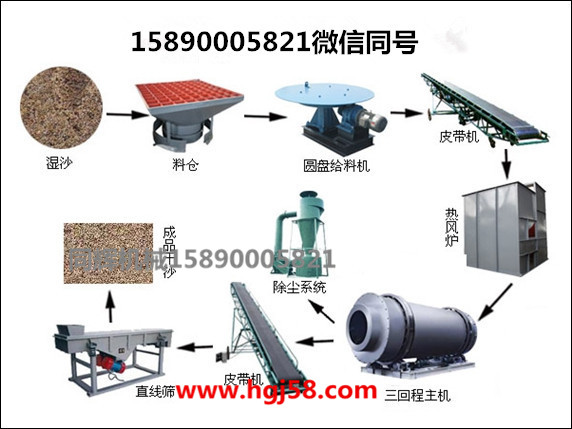

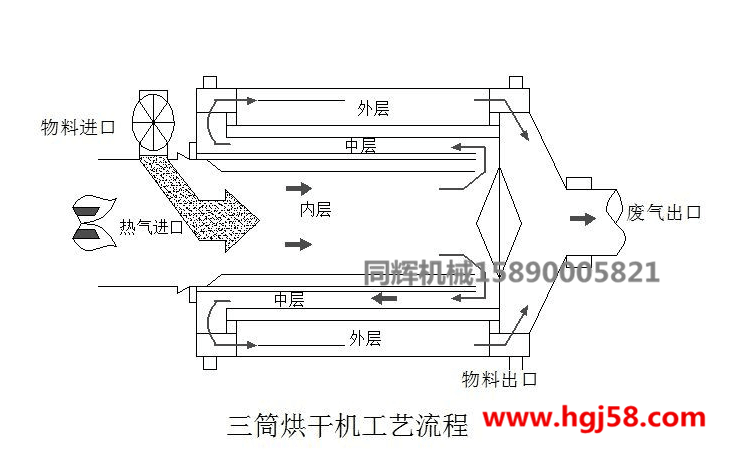

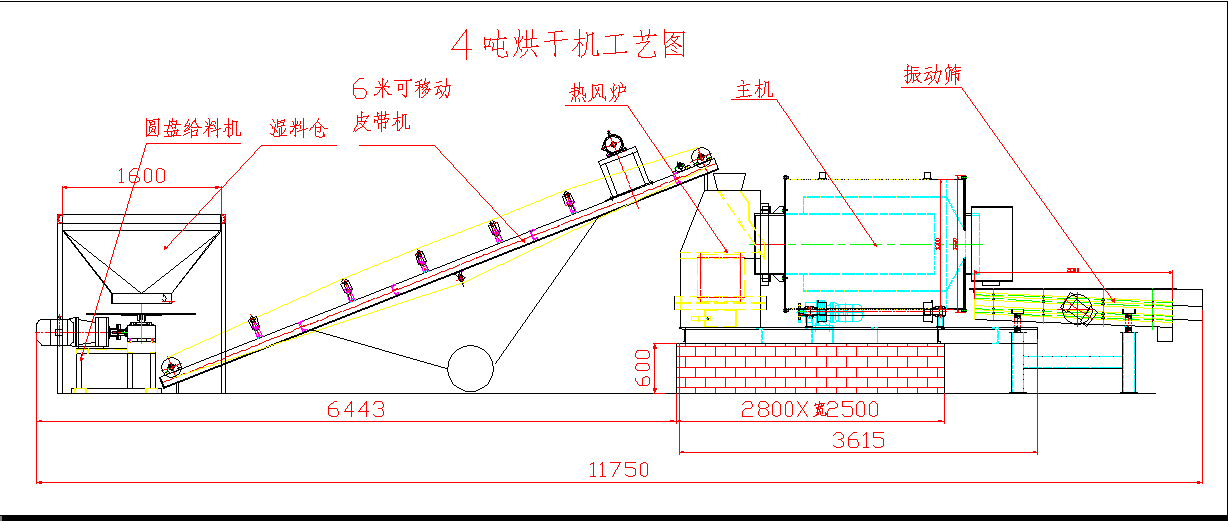

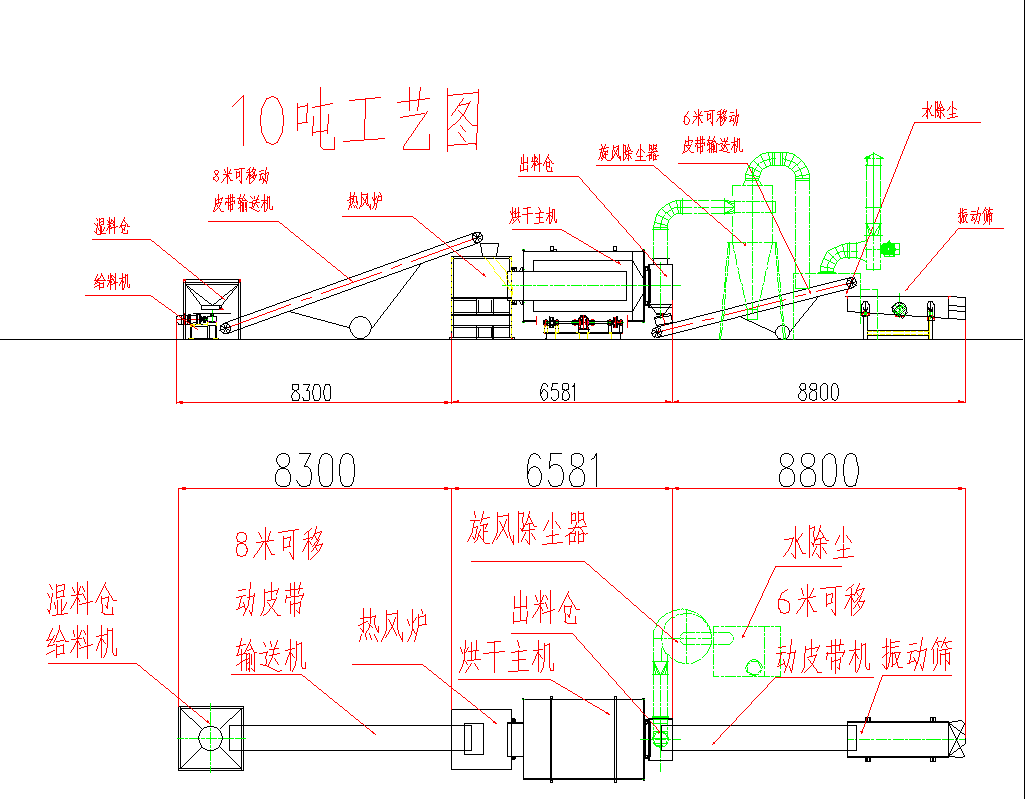

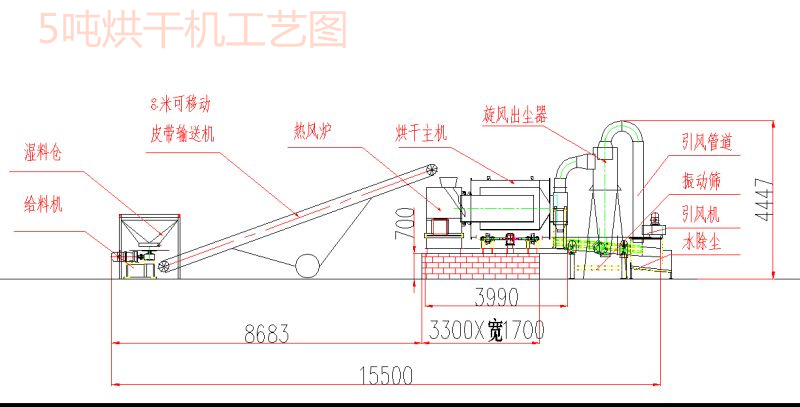

五、三回程沙子烘干機工藝流程圖

六、三回程沙子烘干機技術參數

規格 Φ1.26×1.5m Φ1.26×1.8m Φ1.61×2.71m Φ2.1×3.6m Φ2.1×4.25m Φ2.4×4.25m Φ2.4×5.6m Φ2.8×6.5m

最高進氣溫度（℃） 700-750 700-750 700-750 700-750 700-750 700-750 700-750 700-750

生產能力（T/h） 13-18 15-23 20-28 24-33 35-40 40-60 55-75 70-120

電動機功率 5.5×2 7.5×2 5.5×4 7.5×4 11×4 15×4 18.5×4 15×4

規格（直徑*長度） Φ2.8mх12m（三層） Φ3.2mх12m（三層） Φ4mх12m（三層）

產量（噸/天） 500 700 1000

總功率 106 130 180

占地面積（㎡） 7mх35m 8mх40m 8mх45m
